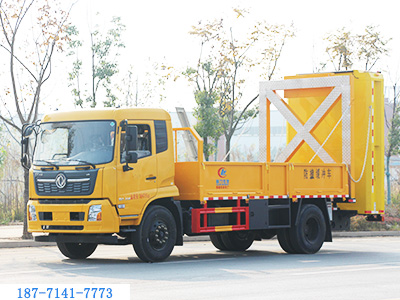

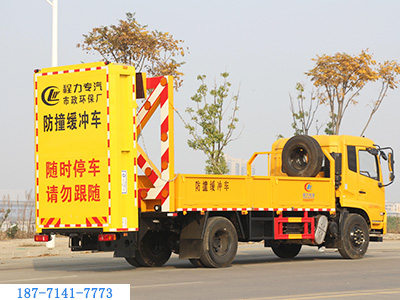

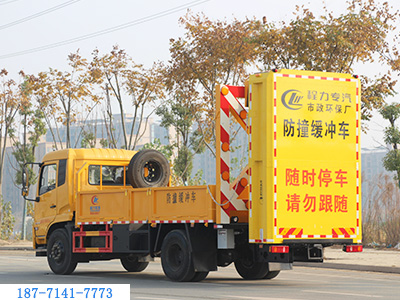

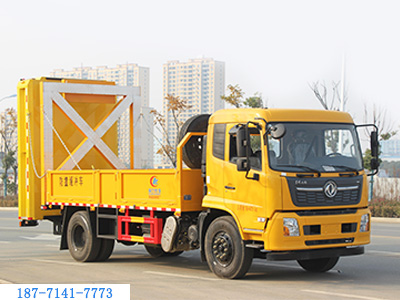

東風天錦防撞緩沖車
東風天錦防撞緩沖車配置參數
東風天錦防撞緩沖車采用國六東風天錦底盤。防撞緩沖模塊升降采用液壓控制，過程平穩、安全、機械化作業程度高，操作方便。防撞緩沖模塊整體采用國產乾行達公司技術產品100E防撞緩沖模塊。太平洋保險承保。
本車適用于城市道路，郊區道路，高速公路，機場橋涵等場合。主要功用：置于道路施工作業人員和設 備后方，在發生追尾事故中充當肇事車輛和施工作業人員或設備的緩沖區域，并且通過自身結構變形吸收撞 擊能量，最大限度的降低施工人員或設備發生危險的幾率，同時最大限度的降低肇事車輛及人員的危險。
該防撞緩沖車上裝部分主要由貨箱總成、誘導組合燈、防撞緩沖模塊、液壓系統和電氣系統組成， 通過油路控制防撞緩沖模塊升降，工作狀態下防撞模塊處于降落水平狀態。VIN 標記見底盤車架的右前側面上。
貨箱
材料為Q235武鋼碳鋼板，貨箱由底架和側圍板組成，通過U型螺栓與底盤大梁連接，可用于裝 載工具、配件等物品。貨箱中部設有側門，可方便施工操作。
誘導燈
由LED燈組合而成，通過不同的排列組合可實現 左誘導、右誘導、兩側誘導3種不同的工作模式
防撞模塊
采用Q235國標邊3mm底板花紋板4mm厚，箱體后部防撞包采用國內知名公司：深圳市乾行達科技有限公司生產的CANSINGA-TMA 70E型號，高性能液壓系統，可實現快速舉升和落下操作，方便設備運輸轉場，一鍵啟動功能，配有定制警示燈，LED警示顯示屏,通過美國 NCHRP350TL-2碰撞測試，可吸收2噸重車輛時速70公里/小時的沖擊能量，防撞緩沖墊內部由宇航級緩沖材料作為填充物，當有車輛發生意外追尾碰撞時，緩沖材料被壓縮變形，進而實現碰撞能量的吸收。
防撞緩沖墊主要功能
防撞緩沖裝置主要功能為可在臨時性車道封閉的路段給養路工人及設備提供全面而被動安全防護。 通過防撞緩沖墊的變形吸收撞擊的能量，對施工人員及設備進行有效的保護，同時最大限度地保護 撞擊車輛內人員的安全。該防撞墊的最大防撞緩沖等級是 2000kg—70km/h。防撞緩沖墊所使用的航空鋁薄膜峰窩材料將發生可控的變形從而有效地吸收碰撞能量。緩沖模塊可以白動升降并且鎖定 于兩種位置。當處于工作狀態時，模塊：將被鎖定在水平位置。當行駛狀態時，模塊將被鎖定于豎 立位置以提高行駛機動性能，該產品具有實施作業方便、不中斷交通、工作機動靈活、作業效率高、 操作方便、安全可靠性高等突出優點，尤其適用于高速公路和市政道路日常養護的施工。
本車適用于城市道路，郊區道路，高速公路，機場橋涵等場合。主要功用：置于道路施工作業人員和設備后方，在發生追尾事故中充當肇事車輛和施工作業人員或設備的緩沖區域，并且通過自身結構變形吸收撞擊能量，最大限度的降低施工人員或設備發生危險的幾率，同時最大限度的降低肇事車輛及人員的危險。
在道路施工和維修期間，路面工人常在車輛的活動車道附近作業。雖然 采用了各種方式來引導交通離開 工作 區域，如隔離路墩、交通標線、警示桿和信號燈等。但由于各種原因錯誤的車輛可能會進入不適合駕駛且有 工人作業的區域。通過防撞緩沖墊自身變形吸收撞擊的能量，保護追尾車輛司乘人員和前側施工人員的生命安全。
| 【東風天錦防撞緩沖車整車技術參數】 | |
| 產品商標 | 程力威牌 |
| 產品型號 | CLW5100TFZD6 |
| 產品名稱 | 防撞緩沖車 |
| 總質量(Kg) | 10100 |
| 額定載質量(Kg) | |
| 整備質量(Kg) | 99709905 |
| 外形尺寸 | 9100,7860×2500×4000 |
| 駕駛室準乘人數(人) | 2,3 |
| 接近角/離去角(°) | 17/6 |
| 軸荷(Kg) | 3060/7040 |
| 最高車速(Km/h) | 89 |
|
備注 該車為防撞緩沖車輛,專用裝置為導向架和防撞緩沖墊等組成.防護材料:Q235B碳鋼,連接方式:左右側面防護采用焊接連接,后部防護為專用裝置代替,后部離地高400mm.ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司,J ABS/焦作博瑞克控制技術有限公司.車輛的長度/軸距/前懸/后懸/的對應關系為:9100/4700/1430/2970,7860/3950/1430/2480,選裝正后部圖片.選裝防撞緩沖裝置.選裝不同外形結構.選裝燈架上大顯示屏及旋轉燈架.隨底盤選裝駕駛室;選裝油箱安裝位置,選裝后處理結構和后處理隔熱罩;選裝柴油油濾清器前置. |
|
| 【底盤技術參數】 | |
| 底盤型號 | DFH1160EX8 |
| 商標名稱 | 東風牌 |
| 軸數 | 2 |
| 軸距 (mm) | 4700 |
| 輪胎規格 | 10.00R20 18PR |
| 輪胎數 | 6 |
| 燃料種類 | 柴油 |
| 排放依據標準 | 國Ⅵ |
| 發動機生產企業 | 功率(Kw) |
| 東風康明斯發動機有限公司 | 136 |
| 東風康明斯發動機有限公司 | 169 |
| 東風康明斯發動機有限公司 | 169 |
