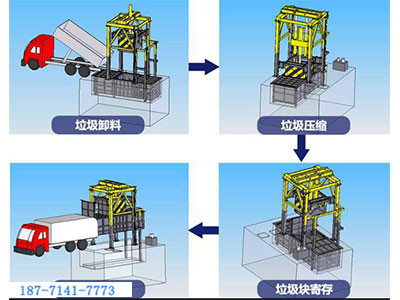

四柱垂直式垃圾壓縮機是整體式箱體結構，即壓縮倉、儲存倉、液壓推鏟機構合為一體，配備 PLC 電液一體化控制系統、污水收集和排放系統、噴霧降塵與高壓沖洗系統、操作室（室外配置）等部件，提高了設備的運行效率，提高了設備的可靠性，實現了垃圾壓縮過程的封閉作業，有利于環保和實現整機自動化工作要求，其垃圾收集壓縮過程如下圖所示。

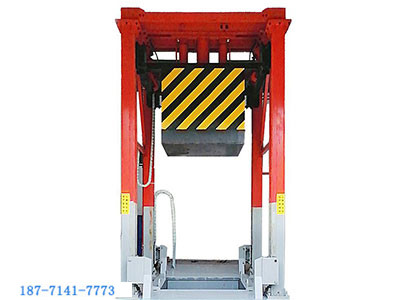

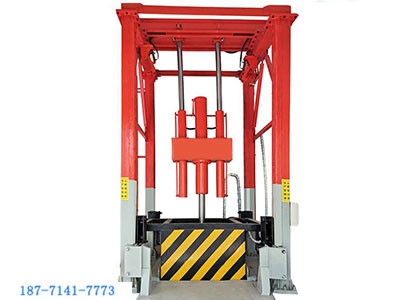

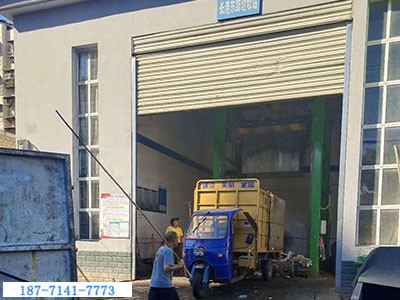

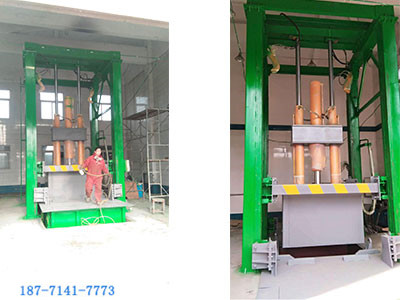

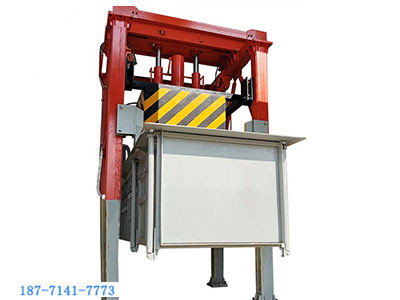

該產品是機電液一體化垃圾壓縮設備，便于城市生活垃圾的減量化、資源化、產業化和無害化，符合現代城市環保建設的需要，是城市街道、住宅小區生活垃圾收集和清運的理想產品，參考實物如下圖所示。

三缸四柱垂直壓縮站特點

1）工作穩定衛生環保。三缸四柱垂直式垃圾壓縮機是本公司按照《垃圾轉運站設備標準》（JB/10855-2008）和本公司產品標準而設計生產的，針對同類設備中垃圾不成塊、污水外溢、異味較重、舉升晃動、維修保養不便等典型問題而開發出的科技含量更高、環保理念更強的新型產品。

2）投料口高度基本與地面平齊。設備中轉站房不需要建設高達 4～5m 的上料平臺,而且占地面積大大減少，上料更加方便，并大幅降低垃圾站的土建成本。可接受 5t 以下的垃圾車收集車也能接受人力車收集的垃圾，具有暫時貯存垃圾的功能，減少了高峰期運送垃圾擁擠等待的現象，提高了工作效率，降低了作業人員的勞動強度。

3）具備多次垂直壓縮功能。該產品的垃圾箱、壓縮推板系統和升降系統等安裝于地下坑槽內，通過四個立柱導向液壓鎖鉤垂直舉升。當垃圾裝滿或達到設定的垃圾投入到一定體積后，啟動壓縮機構，由壓縮缸將垃圾壓縮到設定位置并自動返回，以騰出空間再裝垃圾，重復上述動作即可完成垃圾的壓縮。推鏟油缸采用新結構復合油缸，推鏟移位定位準確，提高了設備的可靠性和安全性。當受料倉壓滿后，由四導軌推板將第一個垃圾塊推至貯存倉，然后循環處理。當第二個垃圾塊處理完畢后，將 2 個垃圾塊一起出料。

4）采用平行安裝的三支接力油缸。采用并聯油缸自適應裝置，提高壓縮油缸的使用壽命。機體舉升時采用 8 個平穩、耐磨的滑塊導向，舉升平穩、安全可靠。

5）壓頭與壓縮油缸之間采用球鉸聯接。壓頭與油缸之間可在一定范圍內任意偏轉，當垃圾不平整壓縮時，壓縮油缸不受偏載，有效保護了壓縮油缸。同時，立柱不變形，便于調節，維護性好。

6）對接靈活方便可靠。垃圾箱內特設底部、側面污水導流管網，在垃圾壓縮的過程中，垃圾中的污水經導流管網直接排入沉淀池、經稀釋后再排入城市污水處理管道。垃圾壓縮后清運時，在液壓缸的驅動下，垃圾箱自動升出地面與轉運汽車對接，操作推板機構可將垃圾推裝入汽車貨箱中，并且垃圾箱出料口伸入對接車內 450mm 左右，可防止大推進的過程中垃圾落入地面。整個工作過程可用有線控制來操縱或無線遙控操作完成。

7）外部簡捷環境美觀。該設備壓縮機體位于地基內，與地面平齊，作業上料方便、沖洗清潔方便。地面上只可見四個立柱和壓縮頭，設備在地面以上高度僅為 2.95 米。設備外形美觀，可很好的與周遍環境融為一體。同時，設備自帶垃圾除臭殺菌裝置，極大減輕了垃圾惡臭對周遍環境的影響。設備占地面積小，對建筑物高度要求較低，減少土建成本。

8）手動/全自動化操作。該設備采用了先進的日本歐姆龍系列 PLC 液晶顯示控制系統，對垃圾壓縮、箱體升降、車輛對接等可采用手動和全自動控制完成，設置了多層互鎖保護電路，防止誤操作，并設有垃圾裝滿報警裝置，保證了作業人員和設備的安全。

9）垃圾壓縮率高。設備壓縮力最大可達到 120t，普通生活垃圾壓縮比可達0.9 以上，并可有效減少垃圾內水份，以便進行后續填埋或焚燒處理。可有效解決當前距離遠、車輛運費高的難題，提高了垃圾車的運載效率，降低運營成本。

10）關鍵電氣、液壓元件采用國際知名品牌，保證系統的可靠性。

11）具有多種環保措施降低環境污染。噴霧沖洗除臭系統、空氣除臭系統、污水收集與排放系統、地坑沖洗系統等設備，壓頭自動封閉及噪聲控制等措施，為建立整潔文明的垃圾站創造了條件。
